[NA] Hulp met elektro schema (overdrive pendaal)

[timmmh]

Hallo iedereen,

Ik ben begonnen met de bouw van een overdrive pendaal (de lovepedal cod50).

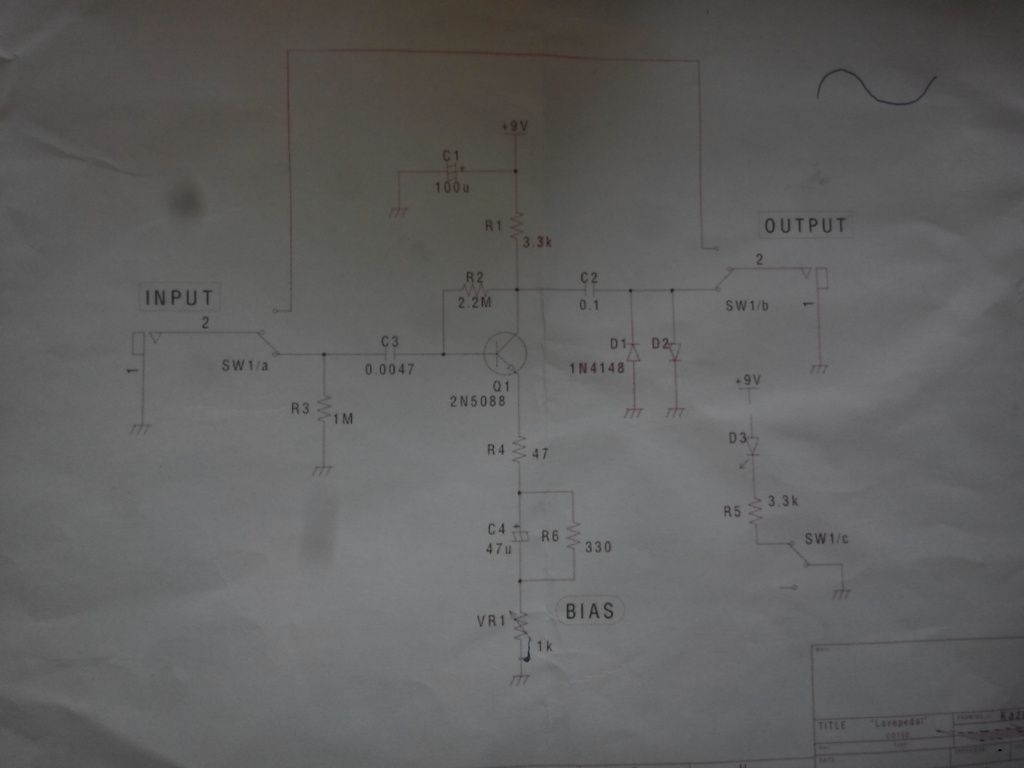

Nu ben ik een complete beginner kwa elektronica en heb ik expres een simpel schema uitgezocht.

Nu kom ik er alleen nog steeds niet helemaal uit. Er komt al wel een signaal doorheen. Maar dit word niet beïnvloed door de diodes (clipping).
Ook maakt het geen verschil of ik er wel of geen batterij aan heb hangen dus ga ik er vanuit dat er op een of andere manier geen spanning loopt.

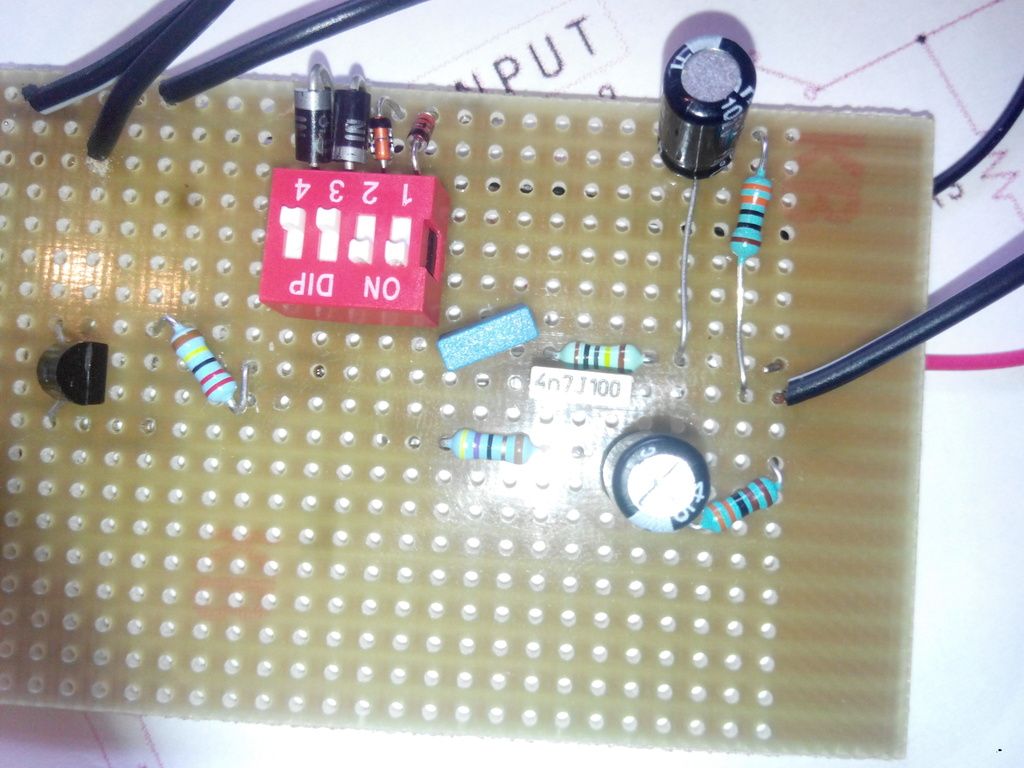

Ik denk dat ik een paar weerstanden heb verwisseld aangezien ik niet helemaal goed uit de kleurcoderingen kwam. De transistor is op de juiste manier geplaatst en de condensatoren zijn ook goed geplaatst.

Kan iemand mij vertellen waar de fout zit?





Mvg,
Tim Hop
